Avtomatizacija meritev v CNC proizvodnji

V sodobni CNC proizvodnji imajo meritve pomembno vlogo pri zagotavljanju kakovosti, natančnosti in stabilnosti proizvodnega procesa. Z avtomatizacijo prednastavitvenih in medprocesnih meritev lahko podjetja zmanjšajo vpliv človeških napak, skrajšajo čase nastavitev ter hitreje odkrijejo odstopanja.

Sodobni merilni sistemi omogočajo povezovanje merilnih naprav, CNC strojev, robotov in programske opreme v enoten proces. Rezultati meritev tako niso namenjeni samo kontroli kakovosti, temveč se lahko neposredno uporabijo za nadaljnje vodenje in prilagajanje proizvodnje.

Prednastavitvene in medprocesne meritve

Prednastavitvene meritve se izvajajo pred začetkom obdelave. Uporabljajo se predvsem za merjenje in pripravo orodij, elektrod in obdelovancev. Orodje je mogoče izmeriti zunaj CNC stroja, njegove korekcijske vrednosti pa digitalno prenesti v krmilje. Tako se skrajša čas priprave in poveča razpoložljivost stroja.

Medprocesne meritve potekajo med samo obdelavo. CNC stroj lahko po določeni operaciji preveri pomembne dimenzije obdelovanca in na podlagi rezultatov nadaljuje proces oziroma izvede potrebne korekcije.

Na ta način se kakovost preverja že med nastajanjem izdelka in ne šele po zaključeni obdelavi.

Zakaj avtomatizirati merilne postopke?

Ročne meritve so pogosto odvisne od izkušenj operaterja in zahtevajo dodaten čas. Avtomatizirani merilni sistemi omogočajo bolj ponovljive postopke ter zmanjšujejo potrebo po ročnem vnašanju podatkov.

Med pomembnejšimi prednostmi so:

• krajši časi nastavitev in merjenja,
• večja natančnost in ponovljivost,
• manj ročnega vnašanja podatkov,
• zgodnejše odkrivanje odstopanj,
• manj izmeta in dodatnih obdelav,
• večja izkoriščenost CNC strojev,
• boljša sledljivost merilnih rezultatov,
• možnost avtomatizirane oziroma nenadzorovane proizvodnje.

V robotizirani proizvodnji je mogoče avtomatizirane meritve uporabiti tudi za 100-odstotno kontrolo izdelkov, kar zmanjša možnost, da bi neustrezen obdelovanec nadaljeval v naslednjo proizvodno operacijo.

Merjenje kot del avtomatizirane proizvodne celice

Velika prednost avtomatizacije je možnost povezovanja merilnih postopkov z drugimi proizvodnimi operacijami.

Medtem ko CNC stroj obdeluje en obdelovanec, se lahko drugi že preverja na merilni napravi. Robot skrbi za transport med posameznimi stroji in merilnimi postajami ter glede na rezultat meritve obdelovanec usmeri v naslednjo fazo procesa.

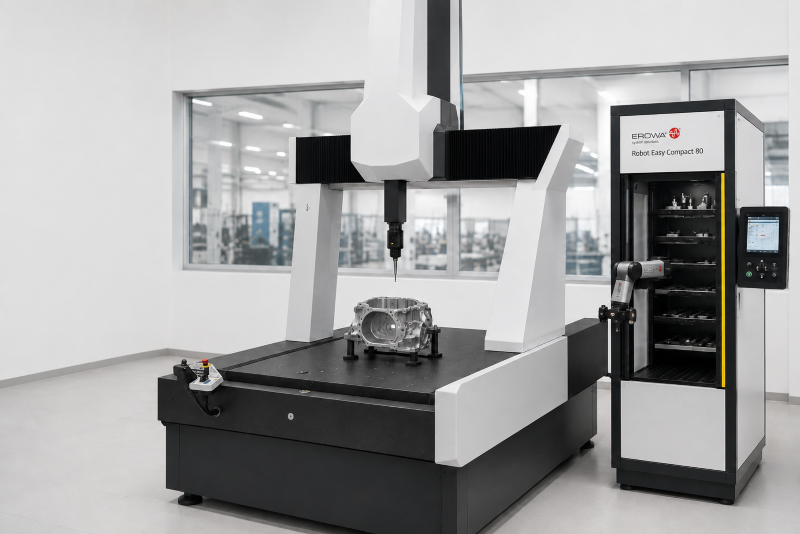

Takšna proizvodna celica lahko povezuje različne tehnologije, na primer rezkanje, struženje, brušenje in koordinatno merilno napravo CMM. Obdelovanec tako skozi celoten proizvodni proces potuje avtomatizirano, meritve pa postanejo njegov sestavni del.

Avtomatizirano merjenje in nadzor orodij

Poleg obdelovancev je mogoče avtomatizirati tudi merjenje orodij. Orodje se pred uporabo izmeri na prednastavitveni napravi, podatki o njegovi geometriji pa se prenesejo neposredno v CNC krmilje.

Med proizvodnjo je mogoče stanje orodja spremljati z merilnimi sondami, laserskimi sistemi in sistemi za zaznavanje zloma orodja. Tako lahko pravočasno odkrijemo obrabo ali poškodbo ter zmanjšamo tveganje za izdelavo neustreznih kosov.

Prednastavljanje zunaj stroja hkrati pomeni, da CNC stroj ni zaseden z meritvami in nastavitvami, temveč lahko ta čas nameni obdelavi.

Digitalno povezovanje meritev in proizvodnje

Ključni element napredne avtomatizacije je povezovanje merilnih naprav, CNC strojev, robotov in proizvodnih podatkov.

EROWA JMS 4.0 (Job Management System) omogoča centralno upravljanje proizvodnih nalog in avtomatiziranih procesov. Sistem lahko določi, kateri obdelovanec mora robot naložiti na posamezen stroj, prikliče ustrezen CNC program ter sproži potrebne proizvodne in merilne postopke.

Programsko orodje QMeasure omogoča pripravo merilnih programov na osnovi CAD podatkov. Tako je mogoče merilne postopke vključiti že v digitalno pripravo proizvodnje.

Od meritve do samodejne korekcije procesa

Pomembna prednost povezanega sistema je možnost samodejnega odzivanja na rezultate meritev.

Če meritev pokaže odstopanje, lahko sistem sproži dodatno kontrolo, opozori operaterja ali prepreči nadaljevanje proizvodnega procesa. Rezultati meritev se lahko uporabijo tudi za korekcijo nadaljnje obdelave.

S tem nastane zaprta merilna zanka, v kateri merjenje ni več samo končna kontrola kakovosti, temveč aktivni del proizvodnega procesa.

Kje so avtomatizirane meritve najbolj uporabne?

Avtomatizacija meritev je uporabna v različnih proizvodnih okoljih. V orodjarnah omogoča natančno prednastavljanje orodij in elektrod. V robotizirani proizvodnji omogoča avtomatsko kontrolo izdelkov in spremljanje stanja orodij.

Prednosti prinaša tudi v strojegradnji, precizni obdelavi in podizvajalski proizvodnji, kjer so pogoste menjave izdelkov, manjše serije in visoke zahteve glede kakovosti.

Kako začeti z avtomatizacijo meritev?

Avtomatizacije ni treba uvesti v celotni proizvodnji naenkrat. Smiselno je začeti tam, kjer meritve povzročajo največ zastojev ali kjer obstaja največje tveganje za napake.

Prvi korak je analiza obstoječega procesa in določitev meritev, ki jih je smiselno avtomatizirati. Nato je treba preveriti možnosti povezovanja obstoječih CNC strojev, merilnih naprav, sond in programske opreme.

Avtomatizacijo je mogoče najprej uvesti na enem stroju ali proizvodni celici ter jo kasneje postopoma razširiti na druge dele proizvodnje.

Korak proti pametni proizvodnji

Avtomatizacija meritev pomeni več kot samo zamenjavo ročnega merjenja z avtomatskim. Pravi potencial se pokaže, ko so merilna tehnika, CNC stroji, avtomatizacija in proizvodni podatki povezani v enoten sistem.

Takšen pristop omogoča večjo natančnost, manj izmeta, boljšo izkoriščenost strojev in večjo sledljivost proizvodnje. Hkrati predstavlja pomemben korak proti pametni proizvodnji, kjer se rezultati meritev uporabljajo za sprotno prilagajanje in optimizacijo proizvodnega procesa.
