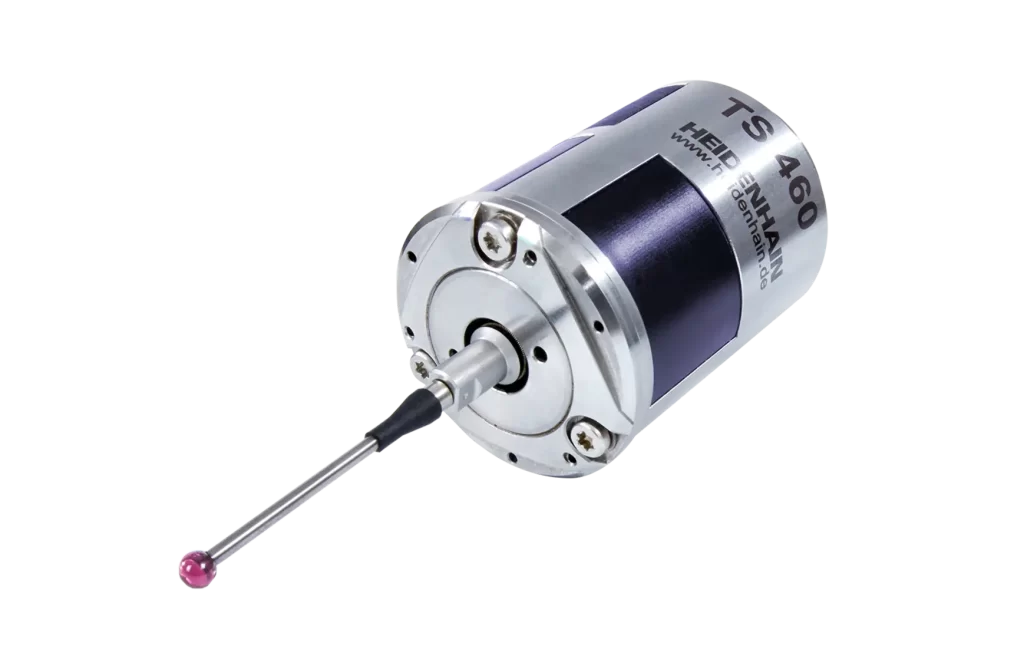

HEIDENHAIN TS 460

Brezžično tipalo TS 460 za merjenje obdelovancev

HEIDENHAIN TS 460 je brezžično merilno tipalo za natančno merjenje obdelovancev neposredno na CNC stroju. Namenjeno je uporabi v obdelovalnih centrih, kjer so pomembni zanesljivo določanje položaja obdelovanca, kontrola mer, nastavitev ničelnih točk in večja procesna varnost.

Zaradi brezžičnega prenosa signala prek radijske ali infrardeče povezave je TS 460 posebej primeren za uporabo na strojih, kjer kabelska povezava ni praktična ali bi omejevala gibanje stroja. Tipalo omogoča hitro, natančno in ponovljivo merjenje, s čimer se zmanjša možnost napak pri nastavitvah in izboljša zanesljivost obdelovalnega procesa.

Glavne prednosti tipala TS 460

HEIDENHAIN TS 460 združuje visoko merilno natančnost, robustno izvedbo in napredne funkcije za uporabo v zahtevnem industrijskem okolju.

Ključne lastnosti:

  • visoka merilna natančnost: ±5 µm s standardnim tipalom T404,
  • visoka ponovljivost meritev: 2σ ≤ 1 µm,
  • brezžični prenos signala prek radijske ali infrardeče povezave,
  • možnost dodatne zaščite pred trki,
  • vmesniki HTL ali EnDat 2.2 prek sprejemne enote,
  • stopnja zaščite IP68,
  • primerno za uporabo v zahtevnih pogojih CNC obdelave.

Zanesljiva meritev že pri prvi merilni točki pomeni manj ponavljanja merilnih ciklov, krajše čase mirovanja in večjo učinkovitost stroja.

Učinkovita zaščita pred trki

Pri delu na CNC stroju lahko pride do nenamernega trka tipala z obdelovancem, vpenjalno opremo ali drugimi elementi v delovnem prostoru. TS 460 ima poleg predvidene lomne točke na tipalu tudi možnost dodatne zaščite pred trkom.

Ob trku se tipalo umakne, s čimer se zmanjša tveganje za poškodbe tipala, vretena ali stroja. Takšna zaščita lahko prepreči drage poškodbe in skrajša morebitne zastoje v proizvodnji. Dodatna prednost je tudi termična ločitev merilnega tipala, kar pripomore k stabilnejšemu delovanju.

Natančno merjenje obdelovancev na CNC stroju

Merilno tipalo TS 460 omogoča hitro določanje položaja obdelovanca, preverjanje poravnave, merjenje geometrije in kontrolo posameznih dimenzij neposredno na stroju. Operater lahko tako že pred obdelavo preveri pravilno vpetje obdelovanca in po potrebi samodejno prilagodi ničelne točke ali korekcije.

S tem se zmanjša tveganje za napačno obdelavo, izmet in dodatna ročna merjenja izven stroja. Tipalo je uporabno tako pri posameznih kosih kot tudi pri serijski proizvodnji, kjer sta ponovljivost in stabilnost procesa ključnega pomena.

Brezžični prenos signala

TS 460 omogoča prenos signala prek radijske ali infrardeče povezave. To zagotavlja večjo prilagodljivost pri uporabi, saj tipalo ne potrebuje kabelske povezave s krmiljem stroja.

Brezžična komunikacija je zasnovana tako, da ne moti delovanja tipala za merjenje orodja. To je pomembno predvsem pri strojih, kjer se uporabljajo različni merilni sistemi za obdelovance in orodja.

Zanesljivo čiščenje merilnega mesta

Pri merjenju obdelovancev kapljice hladilne tekočine običajno ne predstavljajo večje težave, ostanki ostružkov pa lahko vplivajo na rezultat meritve. Zato ima TS 460 možnost uporabe integriranih šob za čiščenje merilnega mesta.

Šobe lahko z obdelovanca odstranijo ostružke s tlakom do 60 barov, če je stroj za to ustrezno opremljen. Čisto merilno mesto pomeni zanesljivejšo meritev, manj ponovitev merilnega cikla in večjo varnost procesa.

Enostavno upravljanje prek TNC krmilja

Ob uporabi s sprejemno enoto oziroma pretvornikom SE 661 z vmesnikom EnDat je merilno tipalo HEIDENHAIN TS 460 mogoče enostavno konfigurirati neposredno prek zaslona TNC krmilnika.

Uporabnik lahko preveri jakost infrardečega ali radijskega signala, izvede skeniranje radijskih kanalov ter spremlja stanje baterije. Takšna preglednost olajša uporabo, poenostavi diagnostiko in omogoča hitrejše odpravljanje morebitnih težav pri komunikaciji.

Visoka zmogljivost in krajši časi mirovanja

Ena pomembnih prednosti tipala TS 460 je zanesljiva meritev že pri prvi merilni točki. Zaradi visoke ponovljivosti tipanja ni potrebe po nepotrebnem ponavljanju meritev, kar skrajša čase mirovanja in poveča razpoložljivost stroja.

Tudi pri višjih hitrostih merjenja tipalo ohranja visoko natančnost in zanesljivost. To je posebej pomembno v proizvodnji, kjer so merilni cikli del rednega procesa in neposredno vplivajo na čas izdelave posameznega kosa.

Zanesljiva rešitev za sodobno CNC proizvodnjo

HEIDENHAIN TS 460 je odlična izbira za podjetja, ki želijo izboljšati natančnost nastavljanja, povečati zanesljivost procesa in zmanjšati možnost napak pri obdelavi. S kombinacijo brezžične komunikacije, visoke ponovljivosti, zaščite pred trki in enostavne integracije v TNC okolje predstavlja učinkovito rešitev za merjenje obdelovancev neposredno na CNC stroju.

Potrebujete pomoč pri izbiri, vgradnji ali konfiguraciji merilnega tipala HEIDENHAIN TS 460? Kontaktirajte nas in skupaj bomo poiskali ustrezno rešitev za vaš CNC stroj.
