Žično tipalo obdelovanca za natančne meritve na CNC stroju

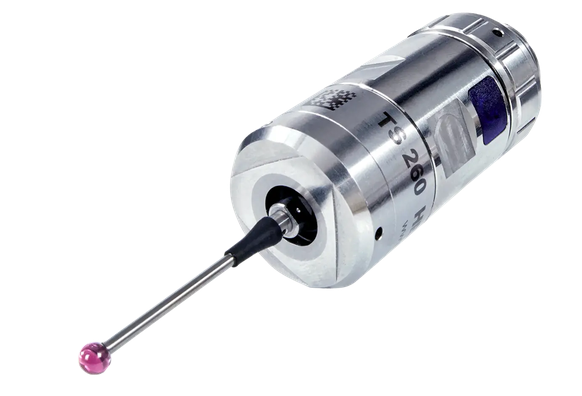

HEIDENHAIN TS 260 je tipalo obdelovanca za natančno merjenje neposredno na obdelovalnem stroju. Primerno je za stroje z avtomatsko menjavo orodja, brusilne stroje in stružnice.

Merjenje neposredno na stroju omogoča avtomatizacijo pomembnih nastavitvenih in kontrolnih postopkov. S tipalom je mogoče določiti položaj obdelovanca, nastaviti referenčne oziroma ničelne točke ter preverjati dimenzije in položaj posameznih geometrijskih elementov brez odstranjevanja obdelovanca iz stroja.

Tipične merilne naloge

TS 260 je mogoče vključiti neposredno v CNC merilne cikle ter ga uporabiti pri različnih postopkih nastavljanja in kontrole obdelave.

Med tipične naloge sodijo:

• določanje in preverjanje referenčnih oziroma ničelnih točk obdelovanca,
• ugotavljanje položaja in poravnave obdelovanca,
• merjenje robov, lukenj in drugih geometrijskih elementov,
• preverjanje dimenzij med posameznimi fazami obdelave,
• kontrola obdelovanca neposredno na stroju,
• uporaba izmerjenih vrednosti za korekcije nadaljnjega CNC procesa.

Merjenje na vpetem obdelovancu zmanjšuje potrebo po ročnih nastavitvenih postopkih in omogoča vključitev kontrole neposredno v obdelovalni proces.

Žični prenos signala

Za razliko od brezžičnih tipal uporablja TS 260 žični prenos signala. Na voljo sta radialni in aksialni izhod kabla, kar omogoča prilagoditev različnim načinom vgradnje in konstrukciji posameznega stroja.

Takšna izvedba je primerna predvsem za aplikacije, kjer je možna ali zaželena neposredna kabelska povezava med tipalom in krmilnim sistemom.

Široka izbira tipalnih nastavkov

Za tipala HEIDENHAIN TS so na voljo tipalni nastavki z različnimi dolžinami in premeri tipalnih kroglic. Na tipalo se pritrdijo z navojem M3, kar omogoča enostavno prilagoditev različnim merilnim nalogam.

Izbira ustreznega tipalnega nastavka je pomembna predvsem pri kompleksnejših obdelovancih in težje dostopnih merilnih mestih.

Visoka ponovljivost tudi pri dolgotrajni uporabi

HEIDENHAIN tipala obdelovanca so zasnovana za zanesljivo uporabo v zahtevnem industrijskem okolju. Tudi po petih milijonih tipalnih ciklov dosegajo ponovljivost 2σ ≤ 1 µm pri hitrosti tipanja do 3 m/min.

Visoka ponovljivost je pomembna predvsem v proizvodnih procesih, kjer mora merilni sistem dolgoročno zagotavljati stabilne in zanesljive rezultate.

Prednosti merjenja neposredno na CNC stroju

Vključitev tipala TS 260 v CNC proces omogoča hitrejšo pripravo stroja in zanesljivejšo kontrolo obdelave.

To omogoča:

• hitrejše določanje referenčnih in ničelnih točk,
• manj ročnih merilnih postopkov,
• večjo ponovljivost nastavitev,
• preverjanje položaja obdelovanca pred obdelavo,
• kontrolo dimenzij med posameznimi obdelovalnimi koraki,
• zgodnejše zaznavanje odstopanj,
• boljšo vključitev merjenja v avtomatiziran CNC proces.

Tipalo tako ni namenjeno samo začetni pripravi stroja, temveč lahko postane sestavni del celotnega obdelovalnega in kontrolnega procesa.

Zanesljivo merjenje obdelovanca

HEIDENHAIN TS 260 združuje visoko natančnost in ponovljivost, robustno zaščito IP68 ter zanesljiv žični prenos signala. Primeren je za različne aplikacije na obdelovalnih, brusilnih in stružnih strojih.

Pri izbiri ustrezne izvedbe tipala in tipalnega nastavka je treba upoštevati vrsto stroja, način vgradnje, CNC krmilje, zahtevano natančnost in konkretne merilne naloge.
